互联网产品初期需求确定与数据库模型设计——基于Visio和Xmind

Web相关 2,112℃ 0 3年前 (2015-02-08)

很多互联网产品有个共性,就是其业务核心在数据库中,各种客户端包括网页、桌面、手机App,本质上只是将数据库中的数据,按照一定的结构和组织呈现在用户面前。

因此对于一款互联网产品的初期开发,数据库模型的设计是非常重要的。并且数据库的模型设计与产品需求有直接的关联,通过设计数据库模型,能将产品需求与实现有效的结合起来。

本文介绍一种本人独创的,利用Microsoft Visio绘图工具和Xmind思维导图实现的产品需求确定和数据库原型的设计方法,经过实际使用效果不错,图形化文档能非常直观的展现出产品的业务逻辑。

这里以一个简单的微博应用为例,对这种方法进行介绍。

产品基本需求确定(核心需求)

应用的基本需求如下:

用户可以进行注册登录

每个用户可以发布微博

每条微博可以同时配多张图片

用户可以评论别人的微博

用户可以互相加好友(这里加好友是双向的)

数据表关系模型的设计

这里我们使用的是关系型数据库,可参考《关系型数据库的基本概念》:

http://www.paincker.com/relational-database

根据以上基本需求,拟定基本数据表User、Post、Img,分别表示用户,微博,图片。

User和Post之间存在一个一对多的关系,也就是每个用户能发布多条微博,每条微博由一个用户发布。同样,Post和Img之间也是一对多的关系。

User和User之间有一个多对多的关系,每个用户可以加多个其他用户为好友。而User和Post之间也有一个多对多的关系,就是评论,每个用户可以评论多条微博,每个微博可以被多个用户评论。

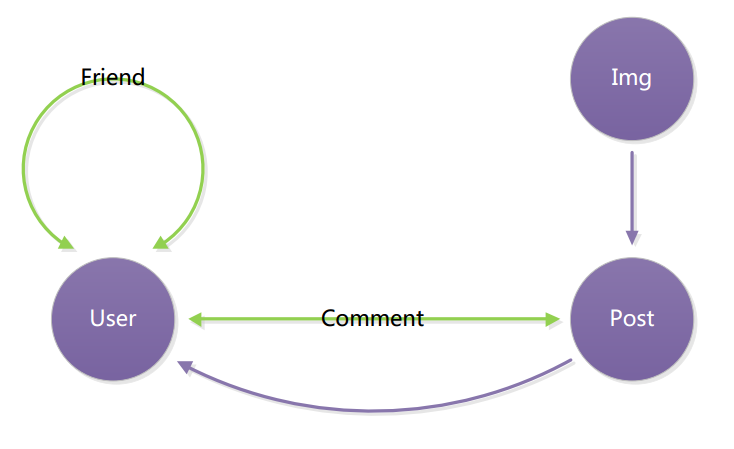

据此,可以利用Visio的数据流图绘制关系图如下。我们用单向箭头表示一对多关系,用双向箭头表示多对多关系。

Visio的使用可参考文章《Microsoft Visio绘图工具快速入门》

http://www.paincker.com/visio-quick-start

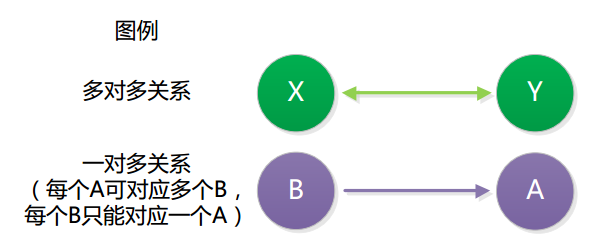

图例如下

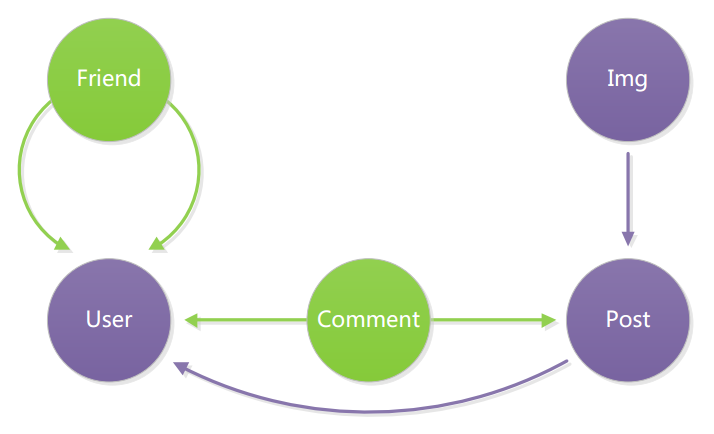

从实现的角度来看,对于一对多的关系,例如User和Post,只需要在Post表中添加一个外键指向User即可。而对于多对多的关系,例如User和Post,则需要用一个新的表Comment,并设置两个外键分别指向User和Post实现。因此,我们把图中多对多关系画成下面的形式。

在这个图中,每个圆形代表一个数据表。并且很巧的是,每个圆形上的箭头刚好标示了每个数据表所包含的外键,例如Friend表有两个外键,均指向User,Img有一个指向Post的外键。

在关系型数据库中,还有一种关系是一对一的关系。这种关系用的不多,因为一对一的两张表,可以将他们的字段直接合到一张表中。但是由于各种原因,处于安全性、性能等的考虑,就可能会用到。

这里举一个可能不是很恰当的例子。原先User表中只保存了用户的基本信息,而产品已经投入运营。由于产品更新,产生了新的数据需求。用户可以付费申请VIP用户权限,VIP用户可以保存更多个性化的个人信息进行展示。这时VIP用户只是所有用户的一个子集。

虽然我们可以修改User表,给每条记录都添加VIP用户专用的字段,但是这样可能会造成一定的空间浪费,另外可能会使得User表的大小增加很多,引起一些问题。

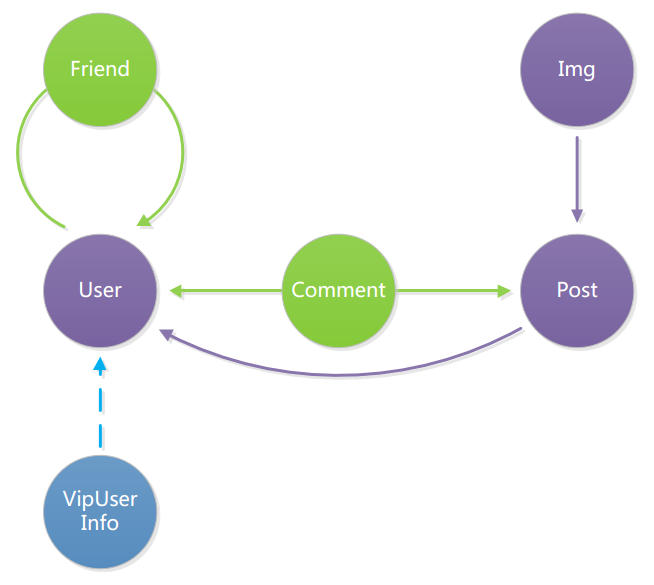

这时我们可以考虑直接新建一张表VipUserInfo,专门用户存储VIP用户的附加信息,并设置一个外键指向User。此时,VipUserInfo和User就构成了一种一对一的关系,每条VipUserInfo记录对应一条User记录,且每条User记录最多只对应一条VipUserInfo记录。于是我们可以把整个数据表画成下面的样子。

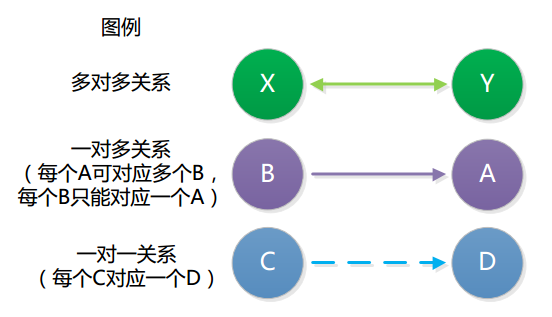

新的图例如下

至此,数据库的关系模型已经画好了。可以很清晰的看到每个产品功能在数据层面的实现。

产品详细需求 / 界面概念图 / 数据表字段模型的设计

数据库的表级设计完成了,就可以根据产品的详细需求,进行字段级的设计了。字段级设计的同时,确定和完善产品的详细需求。由于细节很容易漏掉,后期再去做太多本可以避免的修改,会比较费时间和混乱,可以结合客户端的界面概念图或交互原型进行考虑,这样就不会很抽象,更容易想清楚每个细节。

由于这里着重于产品功能设计,因此概念图的设计不需要花费很多精力做的非常精美,只需要初步确定有哪些界面,每个界面大概有哪些元素即可。不关注元素之间的排版,也不关注用于的操作,更不需要画的很精致,可以直接手工绘制简单的草图。这个过程应该由商业和市场人员、产品人员、交互设计人员、技术架构实现人员共同参与讨论,并且要明确讨论的主题。需要记住,概念草图的使用,只是为了方便直观的分析产品有哪些细节需求,而不是为了设计出最终的界面;界面后期的完善美化,由美工和交互设计人员完成就可以了。

最终确定出一系列的详细产品需求,例如用户信息相关的需求如下:

用户通过用户名、密码、邮箱进行注册和登陆,可用邮箱找回密码

登陆后,可以设置昵称、头像,也可以修改邮箱绑定

其他……

根据详细的产品需求,就可以对数据库模型进行细节设计了。

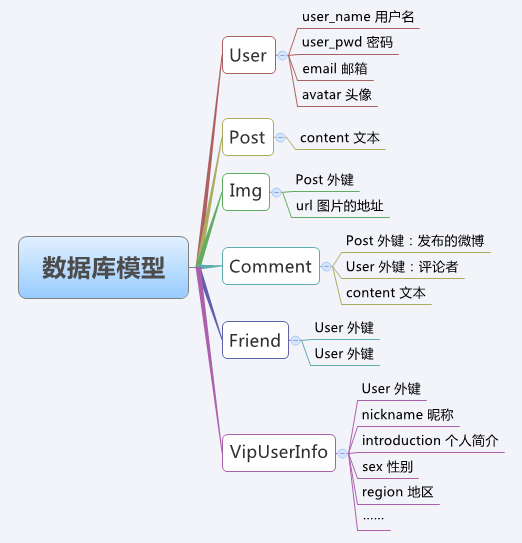

这里使用简单易用的思维导图软件Xmind进行设计。最终设计图大致如下。

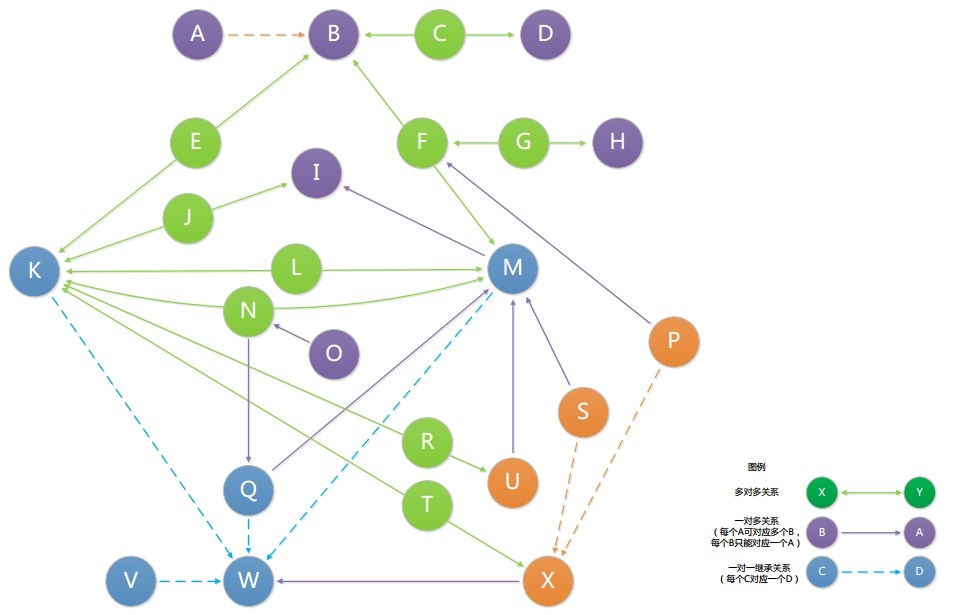

数据库的每张表和每个字段都设计完成后,实现起来就非常明确了,能大大节省后期的实现成本。下图是我为一个实际项目设计的数据库原型图(由于涉及商业敏感信息,用字母代替了每张表的名称)。

总结

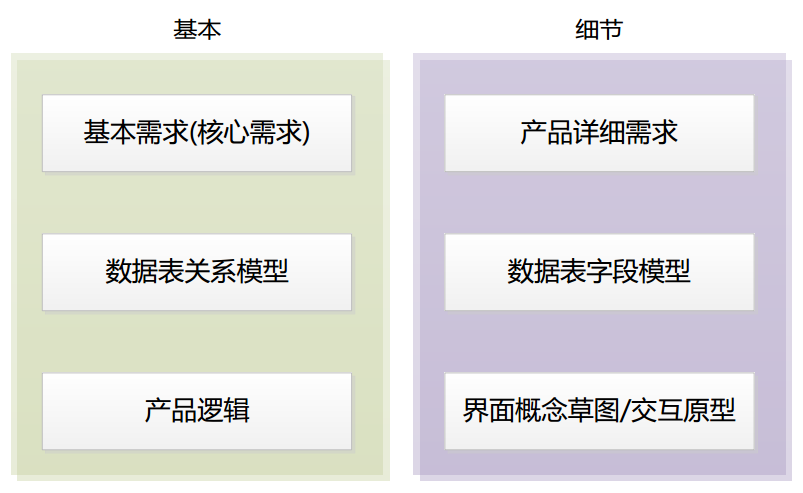

至此,产品的需求已经基本确定,且数据库的原型也非常清晰的展现出来了。总结起来,本方法的思路大致如下:
