Vivado中ROM/RAM IP核的使用

可编程逻辑 4,938℃ 0 2年前 (2015-08-23)

添加IP核

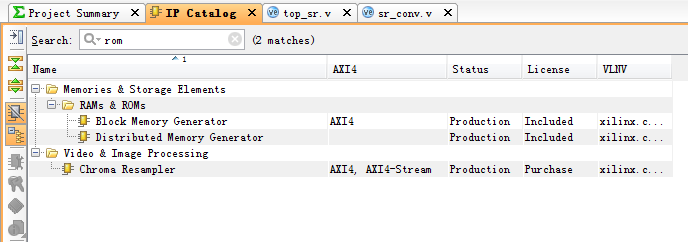

点击Flow Navigator中的IP Catalog,打开窗口添加IP核。


Block Memory为块存储设备,这里需要的是Distributed Memory Generator

参数设置

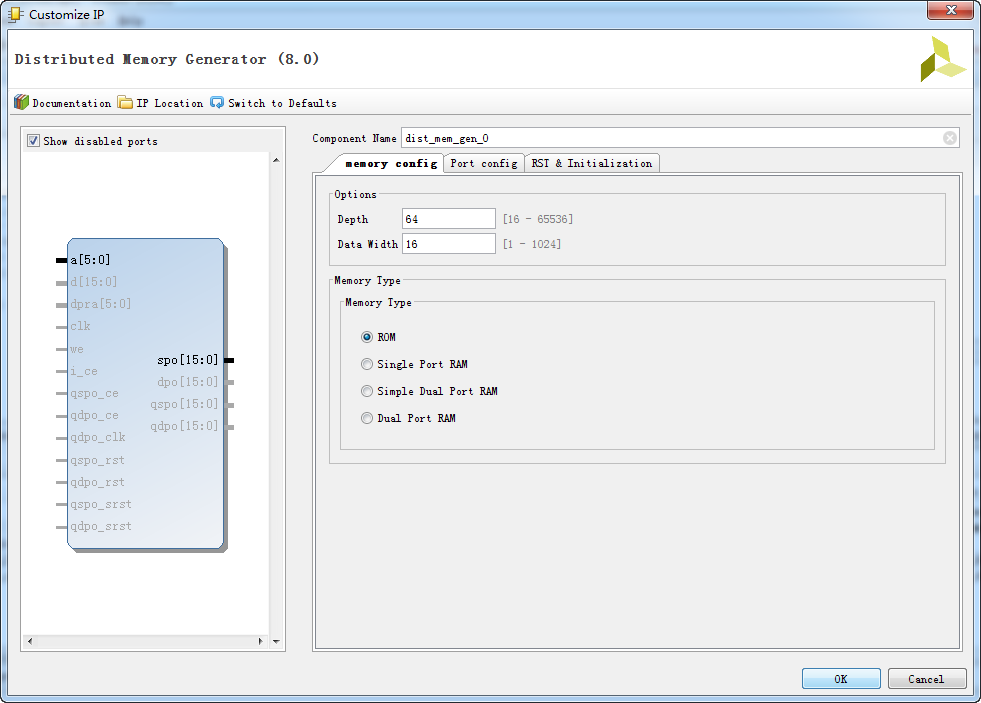

设置参数:

  • Component Name:生成的IP核模块名
  • Depth:存储深度,即数据点数目
  • DataWidth:数据位宽,即每个数据点的位数
  • Memory Type:ROM,单口RAM,简化的双口RAM(一端读一端写),真双口RAM(两端都可读写)

ROM的初始化

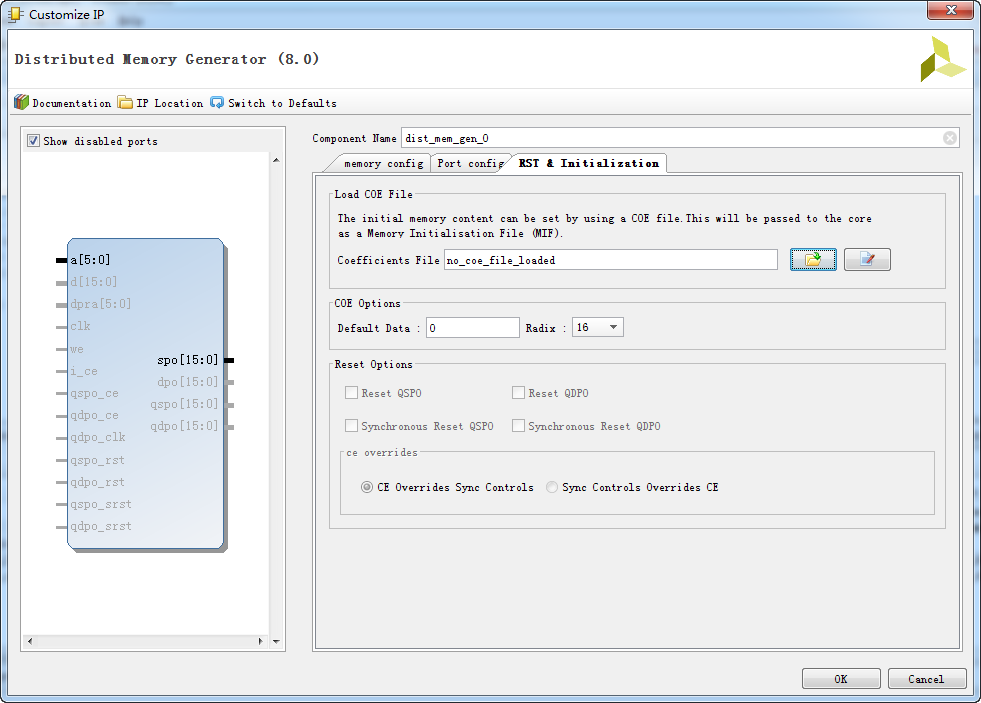

RST & Initialization:使用coe文件可以给ROM输入初值,格式如下:

  1. MEMORY_INITIALIZATION_RADIX=2;
  2. MEMORY_INITIALIZATION_VECTOR=
  3. 1000000000,
  4. 1000001100,
  5. 1000011001,
  6. 1000100101,
  7. 1000110010,
  8. 1000111110,
  9. 1001001011;

可以直接用文本编辑器写好COE文件(ISE和Vivado通用),第一个参数为进制,第二个为数据。COE文件最后会生成MIF文件用于初始化ROM。

调用方法

调用方法请参考

《Vivado的使用详细介绍:使用IP核》
http://www.paincker.com/vivado-basic-usage-3
