Android Animation完全总结（三）Animator与LayoutTransition

Android 3,415℃ 0 4年前 (2016-06-03)

示例代码、思维导图可在此下载
https://github.com/jzj1993/AndroidAnimation

Animator (属性动画 / Property Animation) (Android 3.0+)

Animation 与 Animator 对比

  • 原理：Animation通过改变View的Matrix，不断重绘实现动画，Animator则直接调用Object的setter方法
  • 前者只改变界面显示，即使View的显示位置发生变化，点击事件还是发生在原来的地方
  • 前者只能作用于View，后者可以作用于任意Object
  • 前者只能改变View的显示效果，后者可以平滑改变Object的任意属性
  • 前者的执行效率相对较高，后者需要使用反射，效率较低
  • 后者在Android 3.0+版本中才能使用

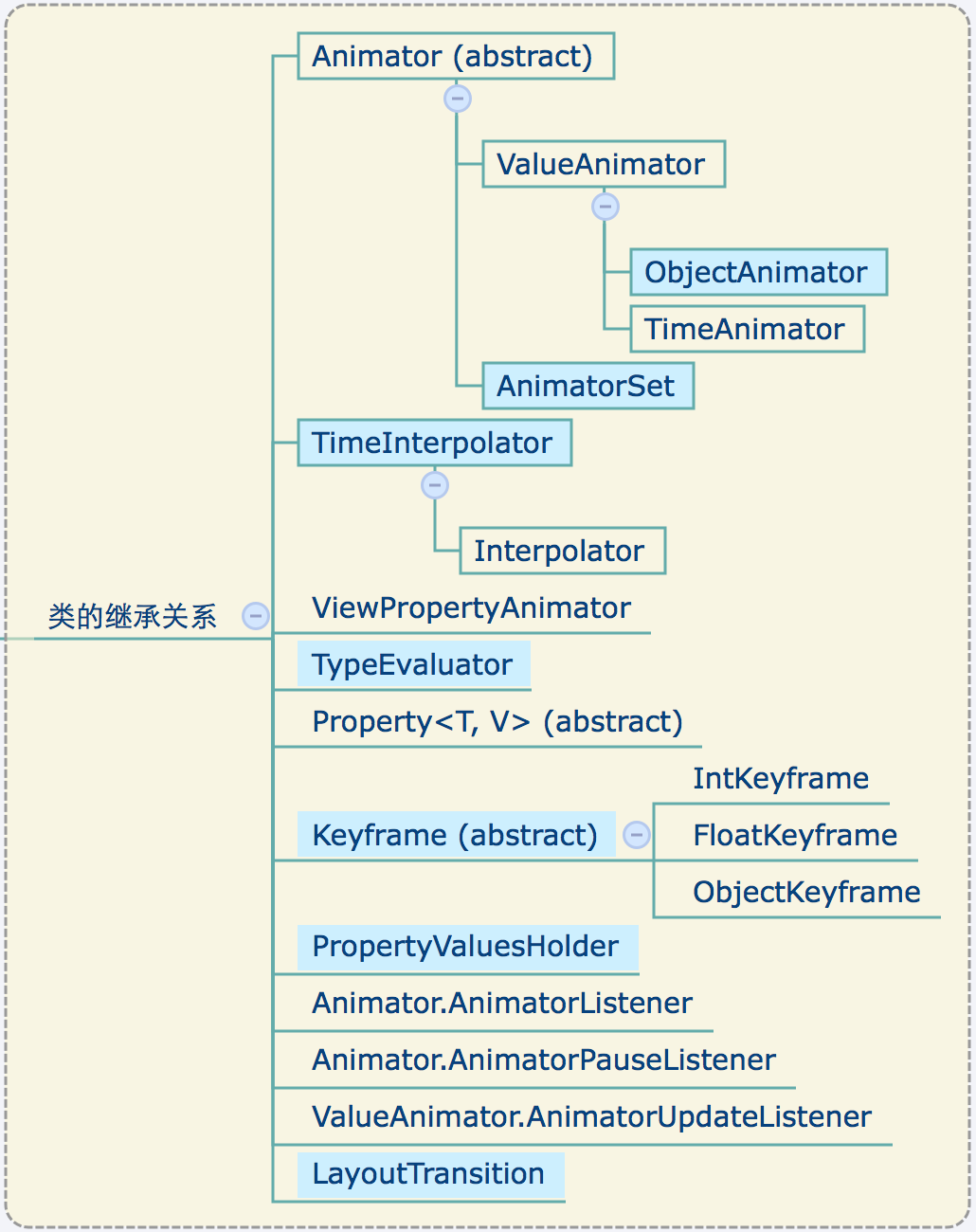

相关的类和继承关系

  • 定义了新的TimeInterpolator插值器，为了兼容性，原有的Interpolator继承自TimeInterpolator。

ValueAnimator

ValueAnimator可以生成一个渐变的数值。例如使用ValueAnimator可以实现类似支付宝中账户余额渐变的动画效果。

使用示例

  1. ValueAnimator anim = ValueAnimator.ofInt(1, 100);
  2. anim.setDuration(3000);
  4. anim.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
  5.    @Override
  6.    public void onAnimationUpdate(ValueAnimator animation) {
  7.        Integer val = (Integer) animation.getAnimatedValue();
  8.        mTextView.setText(String.valueOf(val));
  9.    }
  10. });
  12. anim.addListener(new Animator.AnimatorListener() {
  13.    @Override
  14.    public void onAnimationStart(Animator animation) {
  15.    }
  17.    @Override
  18.    public void onAnimationEnd(Animator animation) {
  19.        mTextView.setText("HelloWorld");
  20.    }
  22.    @Override
  23.    public void onAnimationCancel(Animator animation) {
  24.    }
  26.    @Override
  27.    public void onAnimationRepeat(Animator animation) {
  28.    }
  29. });
  31. // API Level 19 (Android 4.4) 才可以使用
  32. anim.addPauseListener(new Animator.AnimatorPauseListener() {
  33.    @Override
  34.    public void onAnimationPause(Animator animation) {
  35.    }
  37.    @Override
  38.    public void onAnimationResume(Animator animation) {
  39.    }
  40. });
  42. anim.start();

实例化

ValueAnimator有四个静态方法可用于实例化：

  1. public static ValueAnimator ofInt(int... values);
  2. public static ValueAnimator ofFloat(float... values);
  3. public static ValueAnimator ofPropertyValuesHolder(PropertyValuesHolder... values);
  4. public static ValueAnimator ofObject(TypeEvaluator evaluator, Object... values);

  • 其中前两个方法可以根据设定的起始值和终止值生成int、float序列。

  • 第三个方法用于从PropertyValuesHolder获取数据生成动画，后面介绍。

  • ofObject方法配合自定义的TypeEvaluator，可以计算任意类型的数据序列。

Listener

AnimatorListener, AnimatorPauseListener, AnimatorUpdateListener

TypeEvaluator

ValueAnimator默认只能产生int和float型数据动画序列。而使用自定义TypeEvaluator可以创建任意类型的动画序列。

  1. class MyTypeEvaluator implements TypeEvaluator<PointF> {
  3.    /**
  4.     * @param fraction   当前帧 0 ~ 1f
  5.     * @param startValue 起始值
  6.     * @param endValue   终止值
  7.     * @return 当前帧的value插值计算结果
  8.     */
  9.    @Override
  10.    public PointF evaluate(float fraction, PointF startValue, PointF endValue) {
  11.        return new PointF(
  12.                startValue.x + fraction * (endValue.x - startValue.x),
  13.                startValue.y + fraction * (endValue.y - startValue.y)
  14.        );
  15.    }
  16. }
  1. PointF start = new PointF(0, 0);
  2. PointF end = new PointF(mTextView.getX(), mTextView.getY());
  4. ValueAnimator anim = ValueAnimator.ofObject(new MyTypeEvaluator(), start, end);
  5. anim.setDuration(2000);
  6. anim.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
  7.    @Override
  8.    public void onAnimationUpdate(ValueAnimator animation) {
  9.        PointF val = (PointF) animation.getAnimatedValue();
  10.        mTextView.setX(val.x);
  11.        mTextView.setY(val.y);
  12.    }
  13. });
  14. anim.start();

ObjectAnimator、AnimatorSet

ValueAnimator只能生成Value值的动画序列，而ObjectAnimator则可以指定Target（目标）和Property（属性），利用反射中的Setter，将Value序列设置给Target的Property。

AnimatorSet可以组合多个Animator，使其一起播放或按照指定的先后顺序播放。

用法示例

  1. Animator[] anim = new Animator[3];
  2. anim[0] = ObjectAnimator.ofFloat(mTextView, "alpha", 0, 1);
  3. anim[1] = ObjectAnimator.ofFloat(mTextView, "scaleX", 2f, 1f);
  4. anim[2] = ObjectAnimator.ofFloat(mTextView, "translationY", -300, 0);
  6. for (Animator a : anim) {
  7.    a.setDuration(1000);
  8. }
  10. AnimatorSet set = new AnimatorSet();
  11. set.playTogether(anim);
  12. set.start();

方法ofFloat中的参数：

  • 第一个为Target，即要对哪个对象执行动画；
  • 第二个为属性，这里用的是字符串，执行动画时会用反射，自动调用字符串对应属性的setter；
  • 后面的参数，用于设置属性的值。

AnimatorSet

AnimatorSet.playTogether 方法，指定同时播放每个Animator动画。因为AnimatorSet继承自Animator，所以该方法的参数也可以为其他AnimatorSet。

而AnimatorSet.playSequentially方法，指定依次执行每个Animator动画。

  1. Animator[] anim = new Animator[4];
  2. anim[0] = ObjectAnimator.ofFloat(mTextView, "translationX", 0, 100);
  3. anim[1] = ObjectAnimator.ofFloat(mTextView, "translationY", 0, 100);
  4. anim[2] = ObjectAnimator.ofFloat(mTextView, "translationX", 100, 0);
  5. anim[3] = ObjectAnimator.ofFloat(mTextView, "translationY", 100, 0);
  7. for (Animator a : anim) {
  8.    a.setDuration(600);
  9. }
  11. AnimatorSet set = new AnimatorSet();
  12. set.playSequentially(anim);
  13. set.start();

AnimatorSet.Builder

  1. Animator[] anim = new Animator[4];
  2. anim[0] = ObjectAnimator.ofFloat(mTextView, "translationX", 0, 100);
  3. anim[1] = ObjectAnimator.ofFloat(mTextView, "translationY", 0, 100);
  4. anim[2] = ObjectAnimator.ofFloat(mTextView, "translationX", 100, 0);
  5. anim[3] = ObjectAnimator.ofFloat(mTextView, "translationY", 100, 0);
  7. for (Animator a : anim) {
  8.    a.setDuration(600);
  9. }
  11. AnimatorSet set1 = new AnimatorSet();
  12. AnimatorSet set2 = new AnimatorSet();
  14. set1.play(anim[0]).before(anim[1]);
  15. set1.play(anim[2]).after(anim[1]);
  17. set2.play(anim[3]).after(set1);
  18. set2.start();

  1. AnimatorSet.play方法，返回一个AnimatorSet.Builder实例，可以调用Builder的before、after、with，指定与其他动画之间的播放次序。

  2. AnimatorSet的播放可以嵌套。

注意：

  • AnimatorSet.play方法返回的是一个新的Builder实例
  • 而Builder的before、after、with方法返回的是这个Builder实例自身，要慎用Builder的连写方式。

  • 下面的代码表示anim[0]播放完后，同时播放anim[1]和anim[2]，而不是依次播放三个动画。详见AnimatorSet.Builder的JavaDoc说明。

    set.play(anim[0]).before(anim[1]).before(anim[2]);

PropertyValuesHolder

前面利用AnimatorSet和多个Animator，可以实现让一个Target的多个属性同时动画的效果。而使用PropertyValuesHolder，只要用一个Animator即可实现同样的效果，且性能更好。

  • 每个PropertyValuesHolder包含一个Property和对应的Value
  • 一个ObjectAnimator可以包含多个PropertyValuesHolder
  1. PropertyValuesHolder pvhX = PropertyValuesHolder.ofFloat("x", 0, mTextView.getX());
  2. PropertyValuesHolder pvhY = PropertyValuesHolder.ofFloat("y", 0, mTextView.getY());
  3. PropertyValuesHolder pvhA = PropertyValuesHolder.ofFloat("alpha", 0, 1);
  5. ObjectAnimator anim = ObjectAnimator.ofPropertyValuesHolder(mTextView, pvhX, pvhY, pvhA);
  6. anim.setDuration(1000);
  7. anim.start();

KeyFrame

KeyFrame可以实现分段动画

  1. final float y = mTextView.getY();
  2. // fraction, value
  3. Keyframe kf[] = new Keyframe[]{
  4.        Keyframe.ofFloat(0f, 0),
  5.        Keyframe.ofFloat(0.2f, 0.4f * y),
  6.        Keyframe.ofFloat(0.5f, 0.3f * y),
  7.        Keyframe.ofFloat(0.8f, 0.8f * y),
  8.        Keyframe.ofFloat(1f, y)
  9. };
  11. PropertyValuesHolder pvhK = PropertyValuesHolder.ofKeyframe("y", kf);
  13. ObjectAnimator anim = ObjectAnimator.ofPropertyValuesHolder(mTextView, pvhK);
  14. anim.setDuration(5000);
  15. anim.start();

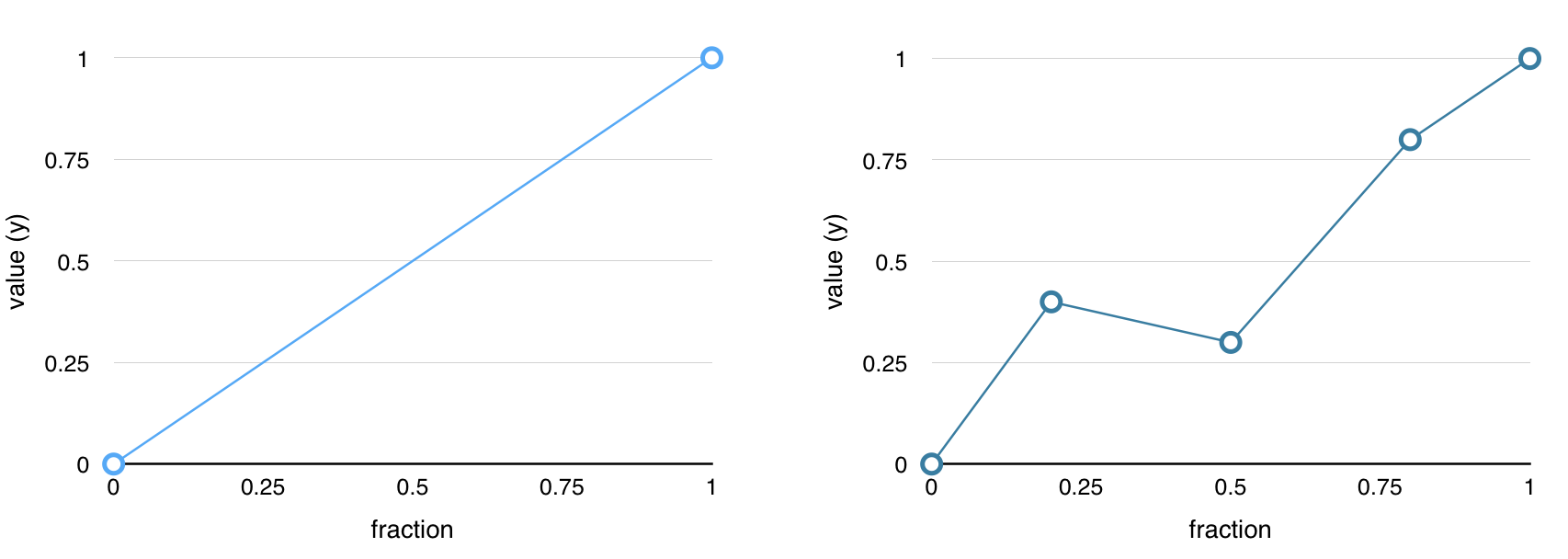

  • 不使用KeyFrame时，随着fraction的均匀递增，value的值线性增长。配合LinearInterpolator可以实现View匀速运动。
  • 使用KeyFrame后，每两个关键帧之间成为一段动画，期间Value值线性变化。右图中每个点表示一个KeyFrame。
  • 使用KeyFrame时，也可以使用Interpolator。
  • 注意：使用KeyFrame时，随着时间推移，Value的值不仅可以递增，也可以递减。
  • 注意：即使使用的是LinearInterpolator，最后Value的值改变并不一定是均匀的，因为每两个KeyFrame之间连线的斜率不一样。

CustomTarget

ObjectAnimator执行时，是用反射设置Target属性。因此也可以自行定义任意Target。

  1. Object target = new CustomTarget(mTextView);
  2. ObjectAnimator anim = ObjectAnimator.ofFloat(target, "translation", 0, 1);
  3. anim.setDuration(2000);
  4. anim.start();
  1. class CustomTarget {
  2.    private View mView;
  3.    private final float x;
  4.    private final float y;
  6.    public CustomTarget(View view) {
  7.        mView = view;
  8.        x = view.getX();
  9.        y = view.getY();
  10.    }
  12.    public void setTranslation(float translation) {
  13.        mView.setX(translation * x);
  14.        mView.setY(translation * y);
  15.    }
  16. }

CustomProperty

可以通过自定义Property的形式，实现Target原本没有的属性的动画效果。

代码示例：TextView原先有一个float型的alpha属性，取值为0f ~ 1f，现在给TextView定义一个IntegerAlpha的属性，其取值为0 ~ 256的整型值。

  1. PropertyValuesHolder pvh = PropertyValuesHolder.ofInt(new CustomProperty(Integer.class, "integerAlpha"), 0, 256);
  3. ObjectAnimator anim = ObjectAnimator.ofPropertyValuesHolder(mTextView, pvh);
  4. anim.setDuration(2000);
  5. anim.start();
  1. class CustomProperty extends Property<TextView, Integer> {
  3.    public CustomProperty(Class<Integer> type, String name) {
  4.        super(type, name);
  5.    }
  7.    @Override
  8.    public void set(TextView tv, Integer alpha) {
  9.        tv.setAlpha((float) alpha / 256);
  10.    }
  12.    @Override
  13.    public Integer get(TextView tv) {
  14.        return (int) (tv.getAlpha() * 256);
  15.    }
  16. }

ViewPropertyAnimator

ViewPropertyAnimator提供了一种快速便捷的方式，可以直接生成View的动画，多个属性动画同时执行。

  1. float x = mTextView.getX();
  2. float y = mTextView.getY();
  3. mTextView.setX(0);
  4. mTextView.setY(0);
  5. mTextView.setAlpha(0);
  7. ViewPropertyAnimator anim = mTextView.animate();
  8. anim.x(x);
  9. anim.y(y);
  10. anim.alpha(1);
  11. anim.setDuration(3000);
  12. anim.setInterpolator(new BounceInterpolator());
  13. anim.start();

LayoutTransition

LayoutTransition可以设置ViewGroup中布局发生变化时，ChildView的动画

  1. Object o = null;
  2. Animator animIn = ObjectAnimator.ofPropertyValuesHolder(
  3.        o,
  4.        PropertyValuesHolder.ofFloat("translationX", 200, 0),
  5.        PropertyValuesHolder.ofFloat("alpha", 0, 1)
  6. );
  7. Animator animOut = ObjectAnimator.ofPropertyValuesHolder(
  8.        o,
  9.        PropertyValuesHolder.ofFloat("translationX", 0, 200),
  10.        PropertyValuesHolder.ofFloat("alpha", 1, 0)
  11. );
  12. animIn.setDuration(500);
  13. animOut.setDuration(500);
  15. LayoutTransition lt = new LayoutTransition();
  16. mContainer.setLayoutTransition(lt);
  18. lt.setAnimator(LayoutTransition.APPEARING, animIn);
  19. lt.setAnimator(LayoutTransition.DISAPPEARING, animOut);
  21. Button bn = new Button(this);
  22. bn.setText("-");
  23. bn.setOnClickListener(new View.OnClickListener() {
  24.    @Override
  25.    public void onClick(View v) {
  26.        mContainer.removeView(v);
  27.    }
  28. });
  29. mContainer.addView(bn, index);

  1. transitionType

    • APPEARING: View出现

    • DISAPPEARING: View消失

    • CHANGE_APPEARING: 由于其他View出现而需要改变位置

    • CHANGE_DISAPPEARING: 由于其他View消失而需要改变位置

    • CHANGING: 由于Layout改变而需要改变位置

  2. 可以给每个TranslationType设置一个Animator，发生变化时，对应的ChildView就会执行相应的动画。

  3. 可以在XML中开启ViewGroup的LayoutTransition属性，布局发生变化时，会有一套默认的动画被执行。

  4. 注意一个比较特别的问题：

    这里执行动画的Target，是布局发生改变的ChildView，因此不需要在Animator中指定Target。但是实际试验发现：

    • 需要用ObjectAnimator实例，并且Target设置为null或者任意对象，动画才能正常执行；
    • 如果用没有Target的ValueAnimator，动画不能正常播放。

一个小坑

ValueAnimator中有一个常用来获取实例的静态方法public static ValueAnimator ofPropertyValuesHolder(PropertyValuesHolder... values);

而ObjectAnimator继承自ValueAnimator，其中又有一个同名不同参数的静态方法public static ObjectAnimator ofPropertyValuesHolder(Object target, PropertyValuesHolder... values);

调用ObjectAnimator中的ofPropertyValuesHolder且Target传入null时，会默认匹配到ValueAnimator中的同名静态方法。下面的代码本想创建一个Target为null的ObjectAnimator，但实际上创建的是ValueAnimator实例，导致动画不能执行。

  1. Animator animIn = ObjectAnimator.ofPropertyValuesHolder(
  2.        null,
  3.        PropertyValuesHolder.ofFloat("translationX", 200, 0),
  4.        PropertyValuesHolder.ofFloat("alpha", 0, 1)
  5. );

为了让代码正确执行，可以这么写

  1. Object o = null;
  3. Animator animIn = ObjectAnimator.ofPropertyValuesHolder(
  4.        o,
  5.        PropertyValuesHolder.ofFloat("translationX", 200, 0),
  6.        PropertyValuesHolder.ofFloat("alpha", 0, 1)
  7. );
来自为知笔记(Wiz)

最后，欢迎加我微信交流（ jzj2015，注明来自博客），以及扫码关注微信公众号。
